0引言

      地面大直径深孔载人提升救援是在井下事故发生后，首先施工小直径生命通道孔为被困人员提供生命支持，然后施工大直径钻孔并使用载人救援提升装备将被困人员提升至地面的救援方式，可有效避开大面积巷道坍塌区域、防止救援过程中遭遇二次事故、救援效率高，是矿山应急救援的一种新方法和有效手段。

     中煤科工集团西安研究院有限公司为满足地面大直径深孔载人救援提升要求，研发出ZMK52000JY40救援提升车，本文重点介绍该套装备的提升钢丝绳的研发和试验研究过程。

1多功能钢丝绳

      要满足大直径深孔内提升舱载人提升要求，钢丝绳需要同时具备载人提升功能和为通信系统提供稳定不中断的信息传输通道等功能。

多功能钢丝绳在结构上优选不旋转钢丝绳结构，满足煤矿安全规定的载人提升安全要求，确保提升装备运行过程中钢丝绳不旋转或者弱旋转；在通信电缆和钢丝绳关系上，钢丝绳内部设计有4根（2对）电缆，保证电缆在钢丝绳负重条件下外层绝缘材质稳定、不发生损坏、变形和破裂问题，避免电缆铜芯与钢丝绳导通，影响通信性能，需要重点研究钢丝绳内部电缆绝缘材质和厚度。

2钢丝绳方案确定

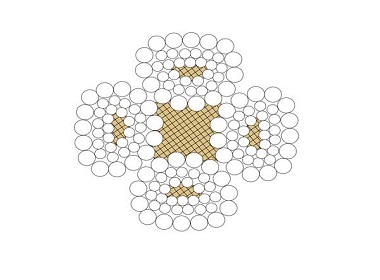

      在煤矿救援钢丝绳设计过程中，需要解决的问题是钢丝绳在使用过程中不旋转。不旋转钢丝绳有两类结构：一种是多股不旋转结构，比如19×7等；另一种是少股不旋转结构，如4V×39S等。抗旋转能力，4V×39S优于19×7；使用及结构稳定性，4V×39S优于19×7；柔软性4V×39S差于19×7；耐磨损性上4V×39S与19×7相比，其股的最外层钢丝直径更大，意味着具有更好的耐磨损性，总体上说，4V×39S钢丝绳更适合煤矿救援使用工况。把铜缆涂塑绝缘后，放置在随股一起转动的4V×39S的外层股中，是一种比较优化可行的方案。为此确立了煤矿救援钢丝绳结构形式如图1所示，四股钢丝中心都有一根特制的符合煤矿安全要求的通信电缆。

3结语

      基于地面大直径深孔载人救援提升方法，对研发ZMK5200QJY40救援提升车专用钢丝绳提出载人和下放载重功能且同时能为通信系统提供稳定不中断信息传输通道的多功能要求，确立了内置四股符合煤矿安全要求的4V×39S不旋转钢丝绳结构。通过理论计算确立钢丝绳选择系数、钢丝绳直径等参数，选择钢丝绳和中心电缆材料，优选钢丝绳生产工艺，试制了750m钢丝绳。在此基础上进行破坏拉力试验，优选锲形环组合方式作为钢丝绳与提升舱连接方式，并进行了一系列试验如疲劳试验、750m整绳绝缘检测、回转性能检测、救援钢丝绳模拟实况试验等，最终成功研发出满足载人提升要求的多功能钢丝绳结构，保证了ZMK5200QJY40救援提升车载人救援过程安全可靠，对研发系列多功能钢丝绳具有借鉴意义。
