徐工中联浦沅三一吊车钢丝绳主副卷扬钢丝绳
作者:admin 发布时间:2021-08-07 15:55:01 点击量:
单层股钢丝绳,一般6*19和6*37之类的钢丝绳在单根使用时,都会产生一定的旋转性能,这种旋转性能的具体表现为向钢丝绳捻向相反的方向旋转,因此,产生旋转的钢丝绳经常会绞乱在一起。目前,由于生产技术的发展,不旋转钢丝绳类似于35W*7、18*7之类的结构钢丝绳已开始大量生产和使用,这种不旋转钢丝绳的原理是内外层钢丝绳的扭转力矩相反但大小相等,而另外一种钢丝绳4V*39S+5FC这种结构的钢丝绳就是利用绳芯本身的旋转与钢丝绳的旋转相反,达到不旋转性。

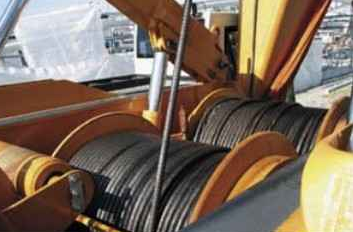

因此目前工程车尤其是徐工吊,浦沅吊车(12吨、16吨、25吨、50吨)等都习惯使用多层股不旋转钢丝绳或者4V*39S+5FC结构的钢丝绳,直径以14mm、16mm、18mm、20mm居多。吊车钢丝绳
徐工汽车吊原厂标配钢丝绳规格及长度
徐工汽车吊型号 | QY16D | QY20B-Ⅰ | QY20G | QY25K-Ⅰ | QY25K5 |
主卷扬钢丝绳规格 | φ14mm | φ16mm | φ16mm | φ14mm | φ14mm |
主卷扬钢丝绳长度 | 130米 | 150米 | 150米 | 155米 | 165米 |
副卷扬钢丝绳规格 | φ14mm | φ16mm | φ16mm | φ14mm | φ14mm |
副卷扬钢丝绳长度 | 85米 | 85米 | 85米 | 90米 | 105米 |
25吨-40吨 | |||||
徐工汽车吊型号 | QY25E | QY20B.5 | QY30K5 | QY30K5-Ⅰ | QY40K |
主卷扬钢丝绳规格 | φ16mm | φ16mm | φ14mm | φ14mm | φ18mm |
主卷扬钢丝绳长度 | 145米 | 155米 | 165米 | 185米 | 180米 |
副卷扬钢丝绳规格 | φ16mm | φ16mm | φ14mm | φ14mm | φ18mm |
副卷扬钢丝绳长度 | 85米 | 90米 | 105米 | 110米 | 125米 |
50-90吨 | |||||
徐工汽车吊型号 | QY50B | QY50K-Ⅰ | QY50K-Ⅱ | QY70K | QY90K |
主卷扬钢丝绳规格 | φ18mm | φ18mm | φ18mm | φ20mm | φ20mm |
主卷扬钢丝绳长度 | 180米 | 180米 | 190米 | 205米 | 248米 |
副卷扬钢丝绳规格 | φ18mm | φ18mm | φ18mm | φ18mm | φ20mm |
副卷扬钢丝绳长度 | 150米 | 125米 | 125米 | 130米 | 165米 |
100吨以上 | |||||
徐工汽车吊型号 | QY100K-Ⅰ | QY110K | QY130K | QY160K | |
主卷扬钢丝绳规格 | φ22mm | φ22mm | φ26mm | φ24mm | |
主卷扬钢丝绳长度 | 240米 | 265米 | 250米 | 300米 | |
副卷扬钢丝绳规格 | φ22mm | φ22mm | φ26mm | φ24mm | |
副卷扬钢丝绳长度 | 160米 | 165米 | 180米 | 200米 |
浦沅QY70汽车起重机|浦沅70吨汽车钢丝绳规格型号
浦沅汽车起重机QY70V523(70吨汽车吊、70吨吊车)有主副两个卷扬,主副卷扬上设有弹簧式压绳器,主卷扬上装有钢丝绳三圈过放保护装置。主副卷扬均采用防扭转高强度起升钢丝绳,钢丝绳规格如下:
QY70V523汽车起重机、汽车吊钢丝绳
主副卷扬钢丝绳规格型号
NAT 35W×K7-20mm 1770MPa 主卷扬220米副卷扬130米
NAT 15×K7-20mm 1770MPa 主卷扬220米副卷扬130米
NAT 35W×7-20mm 1770MPa 主卷扬220米副卷扬130米
NAT 40W×7-20mm 1770MPa 主卷扬220米副卷扬130米
NAT 18×19S+IWS-20mm 1770MPa 主卷扬220米副卷扬130米
长江牌汽车吊高强度抗旋转钢丝绳规格型号参考
长江牌汽车吊钢丝绳的规格型号参考
长江汽车吊型号 | LT1036/1 | LT1020/2 | LT1055/2 | LT1025/4 | LT1025/5 | LT1025/2 | LT1070/1 |
主卷扬钢丝绳规格 | φ18mm | φ17mm | φ18mm | φ17mm | φ14mm | φ17mm | φ18mm |
主卷扬钢丝绳长度 | 175米 | 135米 | 190米 | 150米 | 170米 | 140米 | 190米 |
副卷扬钢丝绳规格 | φ18mm | φ17mm | φ18mm | φ17mm | φ14mm | φ17mm | φ18mm |
副卷扬钢丝绳长度 | 115米 | 105米 | 125米 | 105米 | 105米 | 105米 | 130米 |
抗旋转高强度钢丝绳1960MPa,推荐选用钢丝绳型号:35W*K7、24W*K7、15*K7 |
